Europos Sąjungoje griežtėjant pastatų energinio naudingumo reikalavimams, šilumos izoliacijos rodikliai, sprendimų paprastumas bei šiltinimo įrengimo kokybė tampa ypač svarbūs.
Stogas yra viena iš svarbiausių pastato dalių, turinčių didelę įtaką jo energiniam naudingumui. Lietuvoje numatyti keli naujai statomų pastatų energinio naudingumo didinimo etapai (žr. 1 lentelę). Sumažinus stogų šilumos perdavimo koeficiento vertę iki 0,1 W/ (m2K), plokštiesiems stogams įrengti gali prireikti net 4 sluoksnių šilumos izoliacijos. Statybininkų darbui palengvinti ir reikiamam sprendimui supaprastinti PAROC sukūrė plokščiųjų stogų šiltinimo sistemą PAROC PROOF. Ji skirta tiek naujajai statybai, tiek renovuojamiems pastatams. Šią sistemą sudaro dviejų tipų plokštės: PAROC ROB 80 ir naujosios PAROC ROL 30. PAROC ROB 80 statybininkams yra gerai žinomos, jos naudojamos kaip viršutinė plokščiojo stogo plokštė, ant kurios yra įrengiama ritininė prilydomoji ir mechaniškai pritvirtinama danga. PAROC PROOF sistemoje naudojamos 30 mm storio PAROC ROB 80 plokštės ir naujosios vertikaliai orientuoto plaušo plokštės PAROC ROL 30, kurių storis yra nuo 210 mm iki 440 mm, todėl jomis galima sėkmingai apšiltinti visų tipų A, A+ ir A++ energinio naudingumo klasės pastatų plokščiuosius stogus. Naudojant sistemą „PAROC Air“, stogus (iš dalies vėdinamus) galima įrengti ne tik su įprastomis, bet ir su PAROC ROL 30 plokštėmis. Šiuo atveju vėdinimo grioveliai bus įrengti viršutinėje plokštėje PAROC ROB 80g. Sistema PAROC PROOF ant gelžbetonio plokštės įrengiama dviem sluoksniais: PAROC ROL 30 ir 30 mm storio PAROC ROB 80. Ant trapecinių plieno lakštų stogo pagrindo sistema rengiama iš trijų sluoksnių. Pirmiausia su PAROC ROB 80 paklojamas lygus pagrindas vandens garų ir oro užkardai įrengti; suklojamos atitinkamo storio vertikaliai orientuoto plaušo PAROC ROL 30 plokštės ir ant jų įrengiamas viršutinis PAROC ROB 80 sluoksnis.
Šilumos izoliacijos įrengimas
Stogų pagal PAROC PROOF sistemą įrengimas panašus į mums jau įprastą stogų šiltinimą su plokštėmis PAROC ROS 30. Šiltinimo darbus reikėtų pradėti nuo tolimiausių zonų, kad būtų išvengta nereikalingo vaikščiojimo per šiltinamąją medžiagą.
Šiltinant plokščiuosius stogus, kurių denginys yra iš trapecinių plieno lakštų, pirmiausia reikia įrengti vandens garų ir oro izoliacijos paklotą. Tam naudojamos PAROC ROB 80 plokštės. Ant gelžbetonio perdangos to daryti nereikia, nes pagrindas yra lygus. Tada, laikantis STR 2.05.02:2008 „Statinių konstrukcijos. Stogai“ 3 priedo reikalavimų, įrengiamas vandens garų ir oro barjeras. Ant jo klojamos plokštės PAROC ROL 30. Kadangi PAROC ROL yra siauros ir ilgos plokštės (0,2 × 2,4 m), joms nešioti puikiai tinka šakės, o darbui atlikti pakanka vieno žmogaus. Reikia pa- žymėti, kad šio plokštės ypač gerai susiglaudžia, tarp jų nelieka plyšių. PAROC ROL 30 turi būti klojamos perslenkant jas viena kitos atžvilgiu, kad nesusidarytų keturių kampų sandūrų. Šių plokščių suklojama tiek, kad jas visas iš karto būtų galima uždengti PAROC ROB 80 plokštėmis, nevaikštant ant jau paklotų PAROC ROL 30. Viršutines plokštes reikia kloti taip, kad jos prasilenktų su apatinių plokščių siūlėmis. Hidroizoliacinę stogo dangą reikia sumontuoti iškart arba pasibaigus darbo laikui (pamainai). Negalima palikti neuždengtos šilumos izoliacijos ilgiau nei vieną dieną. Tvirtinimo elementai, jų skaičius ir išdėstymas parenkami pagal STR 2.05.02:2008 „Statinių konstrukcijos. Stogai“ 1 priedo reikalavimus. Sistema PAROC PROOF šiltinto stogo šilumos izoliacija, galima sakyti, nesideformuoja nuo ją veikiančių norminių apkrovų. Tai yra dėl to, kad PAROC ROL 30 plokštės yra vertikaliai orientuoto plaušo, o jų deklaruojamas stipris gniuždant (σm) yra 30 kPa. Šis skaičius parodo, kiek galima veikti apkrova izoliacinę medžiagą, kad ji nesideformuotų ir nesuirtų. Stogo norminės apkrovos dažniausiai būna apie 10 kPa. Tad nuo norminių stogo apkrovų PAROC ROL 30 plokštės nesusispaus ir nesideformuos. Kadangi eksploatacijos metu tenka užlipti ant stogo ir atlikti jo priežiūros darbus, rekomenduojama įrengti vaikščiojimo takus. Tiek naujai statomiems, tiek renovuojamiems pastatams skirta sistema PAROC PROOF pagreitina plokščiųjų stogų šiltinimo darbus, įrengiamas patikimas, ilgaamžis, nedegus ir energiškai efektyvus stogas.
Sistemos privalumai
• Paprasta montuoti. Šiltinant stogus pagal sistemą PAROC PROOF, visas akmens vatos plokštes gali nešioti vienas žmogus. Be to, A, A+ ir A++ klasės energinio naudingumo pastatams šilumos izoliacija yra įrengiama tik iš dviejų ar trijų sluoksnių.
• Tvirtas stogas. Dėl pagrindiniam šiltinamajam sluoksniui naudojamų vertikaliai orientuoto plaušo plokščių sistema PAROC PROOF apšiltintas stogas įrengimo ir tinkamo eksploatavimo metu išliks stangrus ir tvirtas.
• Nedega. PAROC akmens vatos stogų plokštės yra priskiriamos saugiausiai A1 degumo klasei, todėl kaip šilumos izoliaciją jas galima naudoti konstrukcijose, kurioms taikomi itin griežti gaisrinės saugos reikalavimai.
• Kokybiškas ir ilgaamžis stogas. PAROC ROL 30 plokštės, pagrindinis šiltinamasis sluoksnis, yra suklojamos priglaudžiant vieną prie kitos, be papildomo siūlių užtaisymo. Akmens vata išlaiko stabilius matmenis, o tai reiškia, kad, veikiama temperatūrų, ji nesideformuoja ir iš- laiko savo formą. Todėl eksploatuojant stogą neatsiras plyšių tarp šilumos izoliacijos plokščių, nepadidės stogo dangos įrąžos, nepadidės šilumos nuostoliai dėl atsiradusių plyšių. Stogo įrengimo technologija įpareigoja darbus atlikti kokybiškai, nes visi sistemos sluoksniai paeiliui suklojami vienu kartu, tad sumažėja tikimybė išorės krituliams patekti į konstrukcijos vidų.
Tiek naujai statomiems, tiek ir renovuojamiems pastatams skirta PAROC PROOF sistema leidžia pagreitinti plokščių stogų šiltinimo darbus, bei įrengti patikimą, ilgaamžį, nedegų ir energiškai efektyvų stogą.

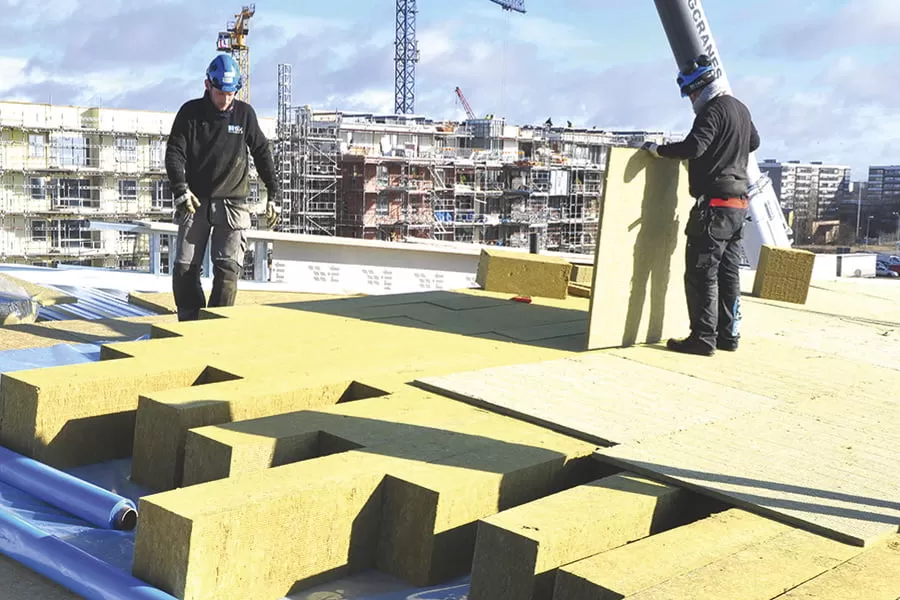

Ant vertikaliai orientuoto plaušo plokščių PAROC ROL 30 vaikščioti negalima. Būtina jas iš karto uždengti viršutinėmis 30 mm storio PAROC ROB 80 plokštėmis.
Vieną PAROC ROL 30 plokštę rankomis arba paprasčiausiomis šakėmis gali perkelti ir sumontuoti vienas darbininkas.
Lentelė Nr.1. Stogų šilumos perdavimo koeficientų U (W/(m2*K)) vertės A, A+ ir A++ energinio naudingumo klasės pastatų norminių savitųjų šilumos nuostolių skaičiavimui
Energinio naudingumo klasė | Įsigalioja nuo | Gyvenamieji pastatai | Visuomeniniai pastatai | Pramoninės pastatai |
A | 2016.11.01 | 0,10 | 0,11 | 0,16×k1 |
A+ | 2018.01.01 | 0,09 | 0,10 | 0,14×k1 |
A++ | 2021.01.01 | 0,080 | 0,090 | 0,12×k1 |
Lentelė Nr.2. Plokščiųjų stogų šilumos izoliacijos storiai mm A, A+ ir A++ energinio naudingumo klasės pastatams
Energinio naudingumo klasė/ Pastatų tipai | A | A+ | A++ |
Gyvenamieji pastatai | 400 | 450 | 500 |
Visuomeniniai pastatai | 350 | 400 | 450 |
Pramoninės pastatai | 250* | 280* | 320* |
Pastaba: * skaičiavimai atlikti kai vidaus patalpų temperatūra 20°C;
PAROC PROOF sistemos plokščiojo stogo detalė ant laikančiojo trapecinių plieno lakštų pakloto
- Stogo danga,
- Tvirtinimo detalė,
- PAROC ROB 80,
- PAROC ROL30,
- Vandens garų ir oro barjeras,
- PAROC ROB 80,
- Trapecinių plieno lakštų laikanti konstrukcija
PAROC PROOF sistemos plokščiojo stogo detalė ant laikančiojo surenkamos g/b plokštės
- Stogo danga,
- Tvirtinimo detalė,
- PAROC ROB 80,
- PAROC ROL 30,
- Vandens garų ir oro barjeras,
- Kiaurymėta g/b plokštė
Paroc Air sistemos plokščiojo stogo detalė su vertikaliai orientuoto plaušo plokštėmis
- Stogo danga,
- Tvirtinimo detalė,
- PAROC ROB 80g,
- PAROC ROL30,
- Vandens garų izoliacija,
- PAROC ROB 80,
- Plieno lakštų laikanti konstrukcija.
Daugiau informacijos: www.paroc.lt
